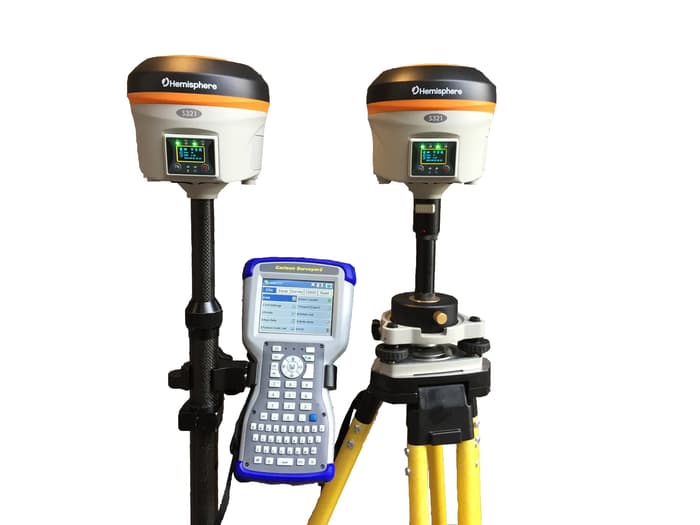

GNSS RTK s321+

O s321+ é um receptor multi-GNSS com RTK e rádio integrado. Ele tem a melhor performance do mercado para levantamentos RTK em baixo de vegetação. Seu rádio interno é compatível com bases Pacific Crest, Satel e Harxon. Com mais de 500 canais, o S321 é compatível com todas as constelações de satélites existentes, como GPS, GLONASS, BeiDou, Galileo e QZSS. Ele utiliza o sistema de correções Atlas que oferece precisões de até 5 cm em tempo real. Possui comunicação wireless bluetooth, Wifi e 3G. Pode configurar e baixar dados pelo iPhone, iMac, Android, Windows e Linux.

Orçamento

Baixar Catálogo

Precisão e segurança

O sistema é capaz de manter a correção com qualidade por até 20 minutos. Correção da inclinação do bastão em até 15 graus.

10

motivos para adotar o levantamento topográfico com o s321+ da Hemisphere
- Menos equipamento em campo;
- Rádio interno, facilitando o RTK;
- Multi-Frequency, Multi-GNSS (GPS, GLONASS, BeiDou, Galileo, QZSS);
- Sistema de correção por Athena RTK engine e Atlas L-band;
- Wi-Fi, UHF, 4G, 3G e Bluetooth;
- Corrige as coordenadas do ponto coletado quando há perda de sinal e inclinação máxima de até 15 graus;
- Equipado com 1 slot de 2 baterias de Lithium que duram até 12 hrs e podem ser substituídas com o aparelho ligado;
- Maior nível de confiança em situações adversa, como vegetação fechada;
- Alcance do Rádio até 10km em condições iseais e em campo aberto sem interferências e barreiras. Média real de 3 a 5Km;
- Sua interface Web UI para configurações e downloads de arquivos é multiplataforma. Funciona no Windows, iOS, Android, Windows Mobile e Linux sem instalação de programas.
10 motivos para adotar o levantamento topográfico com o s321+ da Hemisphere

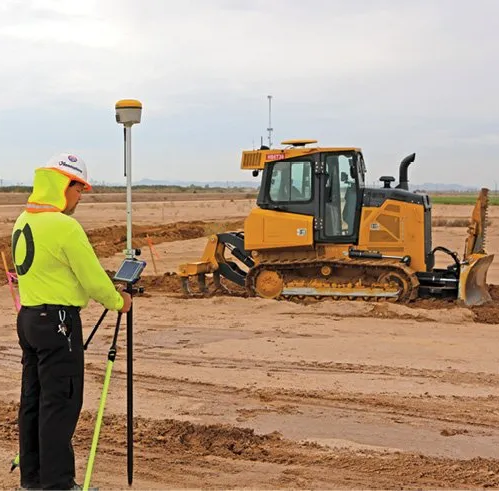

s321+ Terraplanagem com tratores usando RTK

4G

Correção por 4G,UHF, Bluetooh

12hrs

Duração da bateria e hot-swappable

1,380g

Peso

10km

Alcance do rádio sem barreira e em condições ideais.

Ideal para tudo!

O s321+ é o melhor da categoria, com rádio interno e compacto.

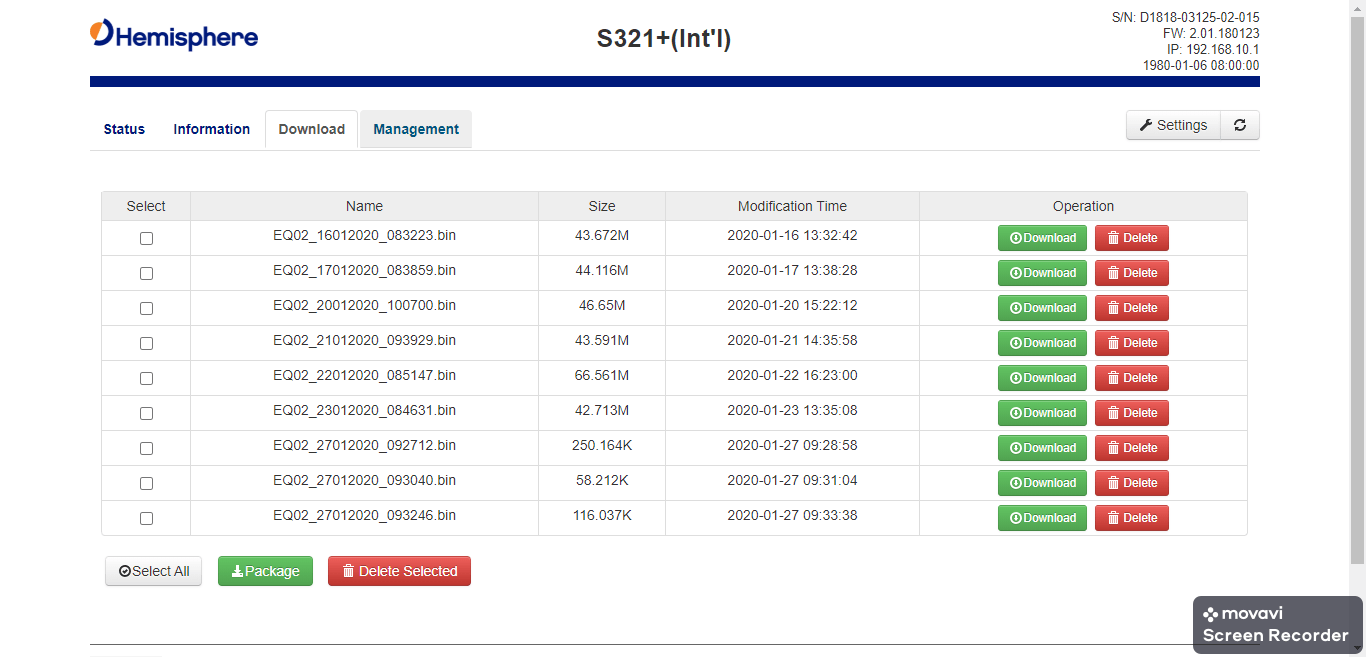

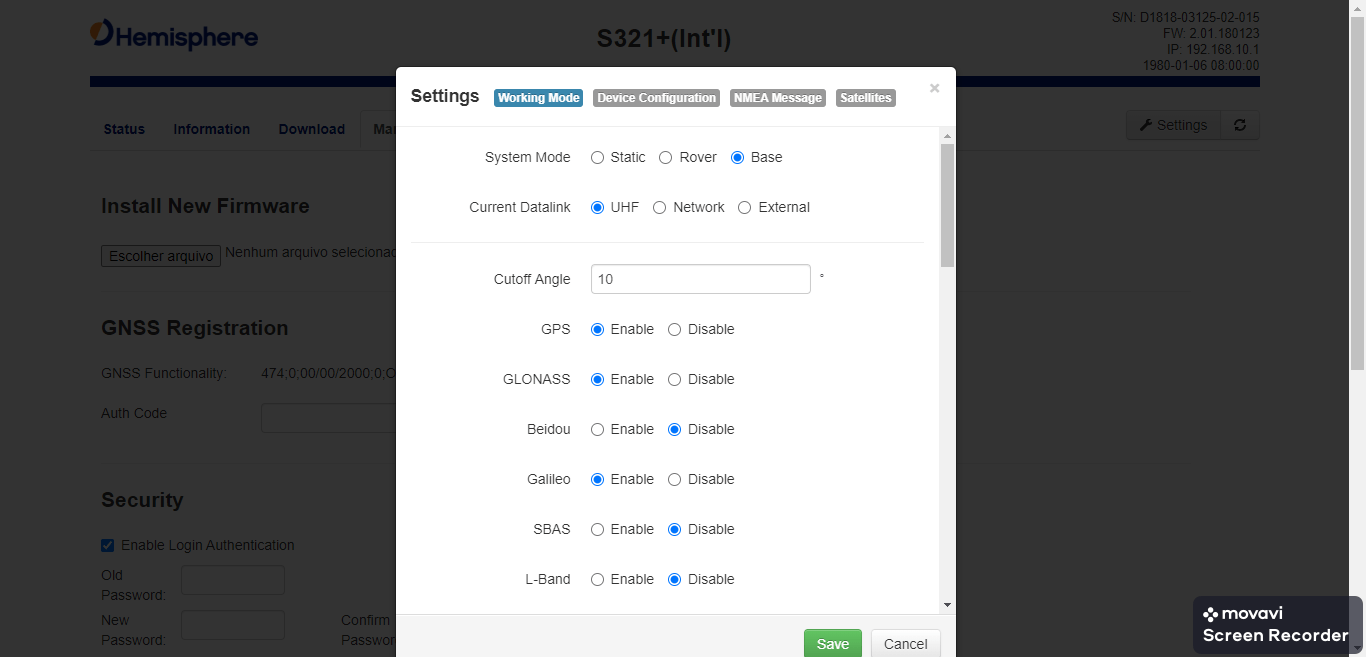

O sistema WebUI favorece a interface multiplataforma e dispensa a instalação de softwares para configurar e baixar dados. É como navegar por uma página web.

Áreas de aplicação Mineração, Agricultura, Florestas, Linhas de ernergia, construção civil e cadastramento planimétrico

Fixação
debaixo das

árvores.
Hemisphere

Especificações

Descubra porque o receptor da Hermisphere é melhor para seu projeto!

Correções e precisão
- Pode ser usado em vários modos de operação, como uma estação base para enviar correções em tempo real (RTK) via Network (rede) para seu Rover;
- Habilitado para a tecnologia ATHENA e Atlas Link;
- Atlas fornece dados de correçãode nível centimétrico em qualquer território pelos satélites de comunicação Banda-L e internet;
- Atlas consegue posicionamento subdecimétrico em qualquer lugar da terra, sem a necessidade de ter próximo uma infra-estruturade comunicação ou GNSS;
- Precisão centimétrica com inicialização virtual instantânea;
- Correções RTK através de rádio, modem de celular, Wi-Fi, bluetooth ou conexão serial;
- Se faltar o sinal de correção o sistema consegue manter a qualidade da posição através de um algoritmo patenteado;
- Corrige a posição com inclinação até 15 graus.
RMS (Vertical) & (Horizontal)
- RTK: (8mm + 1ppm) & (15mm + 1ppm);
- Estático: (3mm + 0.1ppm) & (3.5mm + 0.4ppm);
- Rápido: (3mm + 0.5ppm) & (5mm + 0.5 ppm);
- Banda L: (0.08m) & (0.16m);
- SBAS (WAAS): (0.3m) & (0.6m);
- Autônomo (Sem SA): (1.2m) & (2.4m);
- Fixação sob árvores.

Operacional
ESTRUTURA
- Multi-frequência GNSS;
- RTK, Banda-L, DGNSS, SBAS, Autónomo;
- 572 Canais;
- Formatos RTK : RTCM3, ROX (4);
- Banda L: Atlas H10, Atlas, H30, Atlas H100;
- Intervalo de gravação: 1,2,4,5,10Hz e 20 Hz;
- WebUI que o torna multiplataforma;
- TTS sistema de voz inteligente;
- Saídas RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2, incluindo MSM;
- Temp. de operação em ambiente de -30°C a 60°C;
- Tem. de armazenamento de -40°C a 80°C;
- IP67. Protegido contra submersão 1 metro;
- Resistência de choque MIL-STD-810G Método 516,6 projetado para suportar quedas de 2 metros em bastão, sobre concreto. Projetado para suportar 1 metro queda livre;
- Vibração Método de MIL-STD-810G 514.6E-1;
- Úmidade até 100%;
- Inflamabilidade UL Reconhecido, classe Chama (3). 1,49 mm;
- Resistência Química UL Reconhecido, classe Chama (3). 1,49 mm 14,1 (diâmetro) + 14 (alta): agentes, água,álcool industrial, vapor de água, radiação solar (UV) ;
- Tamanho 14.1 cm (Diâmetro) + 14 cm (Altura);
- Peso < 1.380gr;
- Offset do centro de fase GPS L1 e L2 entre 2,5 mm.
CONECTORES I/0
- Lemo para Pin alimentação externa 5 e 7 pinos;
- Lemo para Rádio Conexão via USG OTG e porta serial;
- 1 TNC conector para antena de rádio interno;
- 1 TNC conector para o módulo de modem.
ENERGIA
- Dupla bateria recarregável de 11,1 V -37,74 inteligente de lítio;
- Autonomia total até 12 horas;
- 9 a 22V DC. alimentação externa com excesso de tensão proteção (5 Pin Lemo);
- 3,5 horas para carga total;
- Hot-swappable.

Rádio
SEM FIO
- RTK interno Satel formato RTCM3 e ROX(4);
- 572 canais;
- Faixa de Freqüência 410-470 MHz;
- Espaçamento de canal 12.5KHz / 25 KHz;
- Potência 05 / 1W;
- Faixa de operação 3 a 5 KM Típico, 10Km Otimizado (Depende do terreno e ambiente operacional);
- Módulo integrado com antena Wi-Fi interna;
- Bluetooth 2.1 + EDR módulo de Bluetooth com antena integrada ;
SINAL DE CELULAR
- UMS / HSPA + / GSM / GPRS / EDGE
- 4G - Penta Band LTE (700 / 700 / 850 / AWS) (1700 / 2100 - 1900 Mhz);
- FDD-Band (13, 17, 5, 4 e 2);
- 3G - Tri Band UMTS (WCDMA - 850 / AWS) (1700 / 2100 - 1900 Mhz) FDD-Band (5, 4, 2);
- 2G - Quad Band / GSM / GPRS / EDGE (850 / 900 / 1800 - 1900 MHz);
- Função dato;
- Frequências GSM / GPRS / EDGE (850, 900, 1800 e 1900MHz) WCDMA / HSDPA (850/800, 900, 1800 e 1900MHz).
