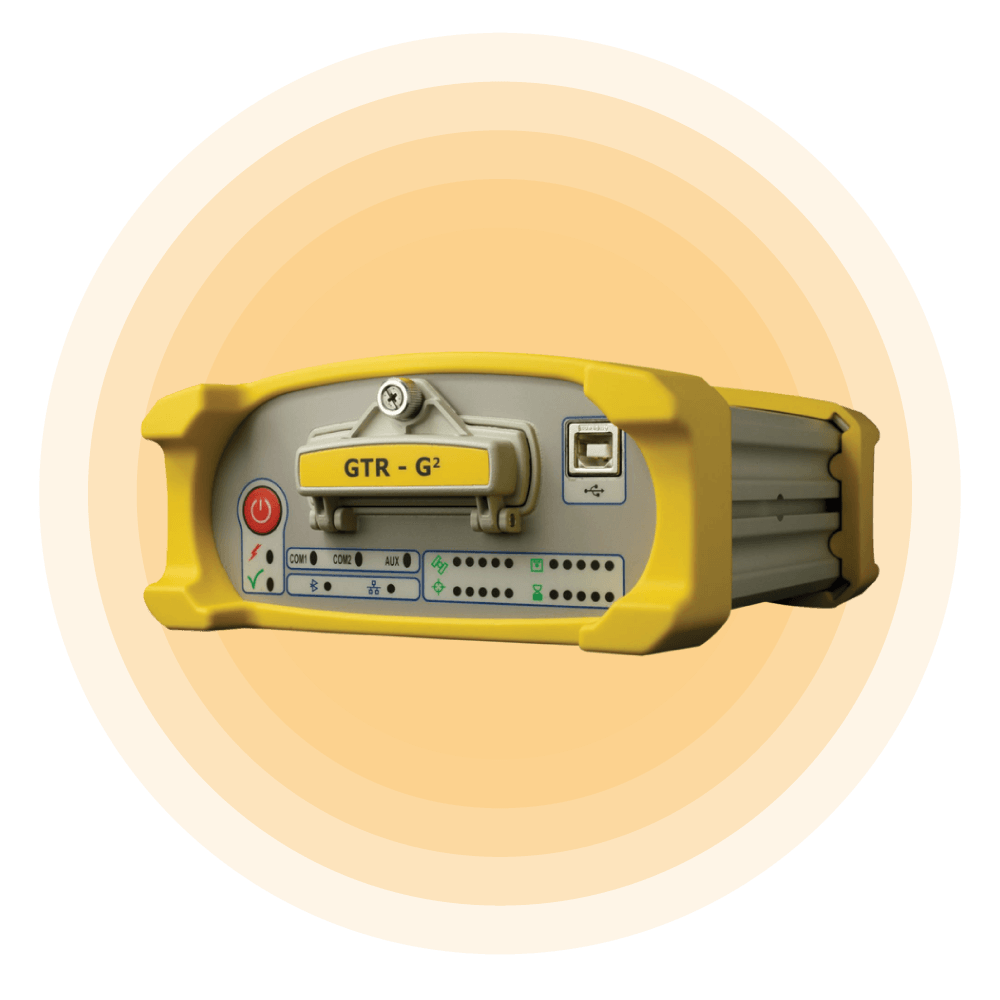

GTR-G2

O GTR-G2 é o receptor GNSS de alta performance mais preciso do mercado. Desenvolvido para aplicações de base e móvel, o GTR-G2 atende às suas necessidades através de suas conexões Serial, USB, Bluetooth e Ethernet.

O GNSS da TechGeo

Seus benefícios são:

•Várias opções de conectividade;

•Captação de sinais GPS e GLONASS;

•Elimina interferências e melhora a qualidade do sinal;

•Possui precisão centimétrica (OMniSTAR e CDGPS integrados);

•Memória Compact Flash removível para segurança e portabilidade dos dados;

•Tecnologia RTK (cinemática em tempo real) robusta e confiável;

•Estojo de alumínio totalmente à prova d’água e resistente a quedas (IPX7).


Cadastro de Imóveis Rurais

Construção de Pontes e Estradas

Mineração

Demarcação de terreno para agricultura

Conexão

•Serial

•USB

•Ethernet

•Bluetooth


Recepção

•L2C

•GLONASS

•L5

•RTK


Especificações Técnicas

Desempenho

Precisão de Posicionamento (RMS)

Ponto Simples L1: 1.8m

Ponto Simples L1/L2: 1.5m

Somente WAAS L1: 1.2m

WAAS L1/L2: 0.9m

CDGPS: 1.0m

DGPS: 0.45m

OmniSTAR (Banda L)

VBS: 0.7m

XP: 0.15m

HP: 0.1m

RT - 20³: 0.2m

RT - 20²: 1cm + 1ppm

Pós-Processado

Estático
horizontal 3mm + 0.5ppm

vertical 5 mm + 0.5 ppm


Cinemático
horizontal 10mm + 1ppm

vertical 20mm + 1ppm

RTK

Estático
horizontal 5mm + 0.5ppm

vertical 10mm + 0.5ppm


Cinemático
horizontal 10mm + 1ppm

vertical 20mm + 1ppm

Taxa de Dados

Medidas 5/ 20/ 50 Hz

Posição 5/ 20/ 50 Hz

OmniSTAR HP/XP 5/ 20/ 50 Hz

Tempo para a Primeira Fixação (L1,L2)

Frio 60s

Quente 35s

Reaquisição do sinal

L1 0.5 s (típico)
L2 1.0 s (típico)
Precisão do Tempo 20 ns RMS
Precisão de Velocidade 0.03 m/s RMS

Dinâmica

Velocidade 515 m/s
Altitude 18288 m

Dados Físicos e Elétricos

Tamanho 185x 162 x 76 mm
Peso 1.3 kg
Voltagem de entrada +9 to +28 VDC
Consumo 3.5 W (típico)
Saída de força da porta de antena
Voltagem de saída +5 VDC
Corrente máxima 100 mA

Portas de Comunicação

3 portas RS-232 serial ou 2 R$-422 e 1 porta RS-232 serial

1 módulo Bluetooth

1 porta Ethernet

1 porta USB 1.1

Conectores de Entrada/Saída

Força LEMO 4-pinos

Entrada de antena TNC fêmea

Oscilador externo BNC fêmea

COM 1 DB-9 macho

COM 2 DB-9 macho

AUX DB-9 macho

I/O DB-9 fêmea

Ethernet RJ-45

USB Tipo B

Tempo para a Primeira Fixação (L1,L2)

Frio 60s

Quente 35s

Temperatura Ambiente

Operação: -40ºC a +75ºC

Armazenagem: -50ºC a +95ºC

Umidade: 95% sem condensar

Prova d'água: IEC 60529 IPX7

Prova de quedas: 2 m

Vibração (operação)

Randômica: MIL-STD-810F

Sinusoidal: IEC 68-2-6

Choque: IEC 68-2-27

Regulamentação

Emissões
FCC Parte 15
EN 61000-6-3
Imunidade EN 61000-6-2

Segurança EN 60950

Poeira IEC 60529 IIP6X

Características Adicionais

•Modelos múltiplos de software, incluindo L1 e L1/L2 GPS ou GPS mais GLONASS e posicionamento pela fase da portadora com RT-20 ou opções de RT-2.


•Uma saída configurável de PPS e duas entradas de eventos.


•Suporta RTCM SC-104 versão 3.0, CMRversão 3.0, CMR+, NMEA 0183 versão 3.01 e tipos de mensagem RTCA DO-217.


•Firmware atualizável em campo.
